स्टोन ब्रिज काटने की मशीन

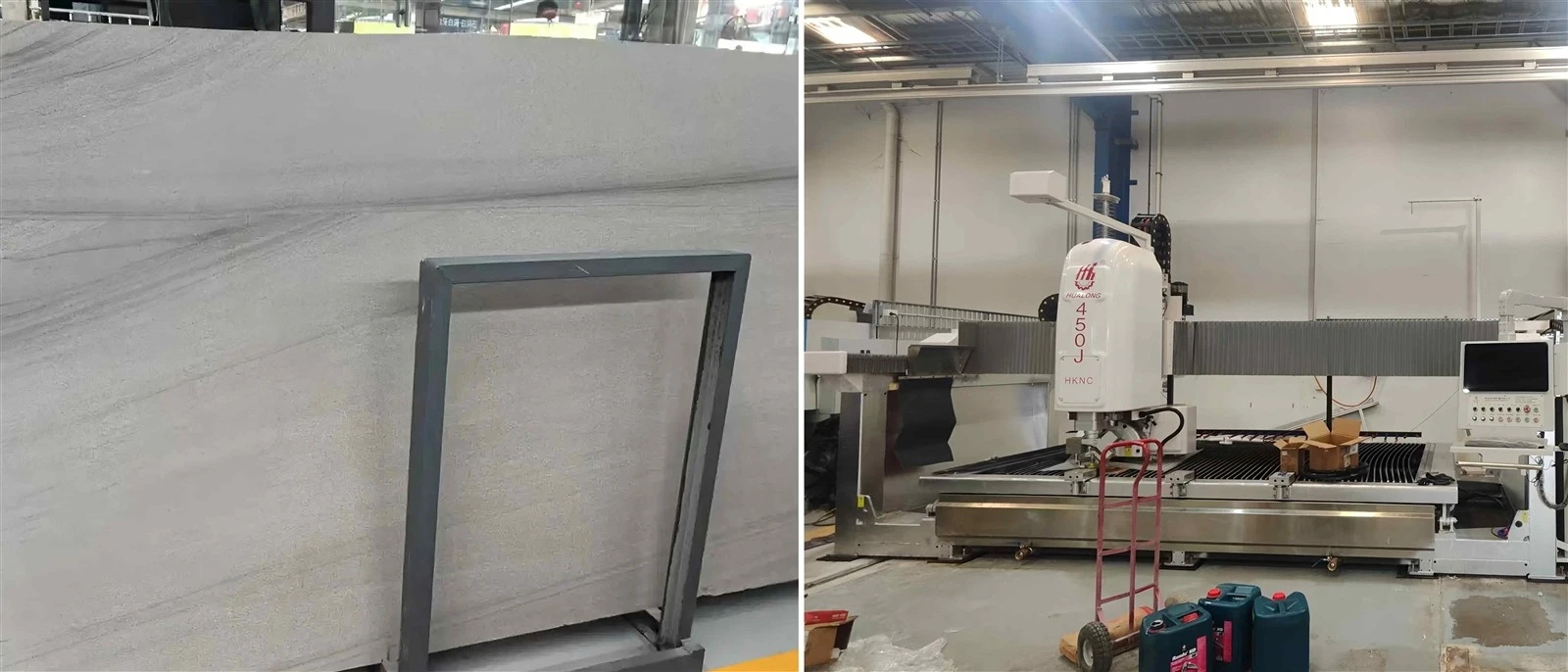

हुआलॉन्ग एचकेएनसी 450जे फाइव एक्सिस सीएनसी वॉटरजेट कटिंग मशीन
एकीकृत आरा ब्लेड और वॉटरजेट कटिंग ब्रिज कटिंग मशीन। एक ऑपरेटर और एक प्रोग्राम. खुरदरे पत्थर के स्लैब से लेकर तैयार काउंटरटॉप तक की कटाई पूरी करता है।
एकीकृत सीएनसी ब्रिज कटिंग मशीन
एक सामान्य मध्यम आकार के काउंटरटॉप प्रसंस्करण संयंत्र में चलते हुए, आप अक्सर दो मशीनों को अपना-अपना कार्य करते हुए देखेंगे: एक पुल काटने वाली मशीन बड़ी मात्रा में सीधे कटौती को संभालती है, जबकि एक वॉटरजेट काटने वाली मशीन, एक विभाजन के पीछे रखी जाती है, आंतरिक कोनों और जल चैनल के उद्घाटन जैसी जटिल प्रक्रियाओं को संभालने में माहिर होती है। दो मशीनें, दो ऑपरेटर और दो क्लैम्पिंग ऑपरेशन का मतलब है कि स्लैब पहले ही तीन मापों से गुजर चुका है, फिर भी कोने का दायरा अभी भी दो बार त्रुटि का जोखिम रखता है।
Hualong HKNC 450J 5 एक्सिस ब्रिज सॉ इन दो कटिंग सिस्टम को एक में एकीकृत करता है, एक सिंगल एक्सिस सिस्टम और कंट्रोल पैनल साझा करता है। यह एकीकृत डिज़ाइन इस स्टोन ब्रिज कटिंग मशीन को बाज़ार में उपलब्ध सभी अलग-अलग ब्रिज कटिंग और स्वतंत्र वॉटरजेट कटिंग उपकरणों से अलग करता है। दो कटिंग हेड सहयोगात्मक रूप से काम कर सकते हैं, स्वचालित रूप से एक ही लेआउट फ़ाइल के भीतर प्रसंस्करण सौंपते हैं, एक मिलीमीटर के सौवें स्तर तक प्रसंस्करण सहनशीलता को नियंत्रित करते हैं।
तीन नंबर जो परिभाषित करते हैं कि यह मशीन क्या करती है
उत्पाद व्यवहार्यता
बुनियादी सुविधा
|
कुल स्थापित क्षमता |
75.1किलोवाट | इसका अर्थ क्या है? | एक 26.4 किलोवाट आरा मोटर और एक 37 किलोवाट वॉटर जेट पंप एक ही विद्युत कैबिनेट साझा करते हैं। ब्लेड फंसने के बिना उत्पादन गति से 3 सेमी ग्रेनाइट काटने के लिए पर्याप्त गुंजाइश है। |
|
अधिकतम कार्य दबाव |
420एमपीए |
इसका मतलब क्या है? |
केएमटी बूस्टर पंप, 330 से 380 एमपीए तक निरंतर परिचालन दबाव। यह निचले किनारे को काटे बिना 30 मिमी मोटी सिरेमिक प्लेटों को काट सकता है। |
| ब्लेड क्षमता | φ350-450 मिमी |
इसका अर्थ क्या है? |
बाजार में उपलब्ध सभी सामान्य स्टोन ग्राइंडिंग ब्लेड व्यास के साथ संगत। 14 इंच और 18 इंच के काम के लिए अलग-अलग मशीनों की आवश्यकता नहीं है। |
उपकरण की आंतरिक संरचना
एक मशीन उपकरण जिसे एक ही ब्रिज कटिंग मशीन पर दो कार्य करने की आवश्यकता होती है, वह किसी भी कमजोर लिंक को बर्दाश्त नहीं कर सकता है। HKNC 450J सॉजेट मशीन उन्हीं ब्रांडेड घटकों का उपयोग करती है जिनका उपयोग शीर्ष इतालवी निर्माता ने अपनी प्रमुख उत्पाद श्रृंखला में किया है:
◆ ईएसए सीएनसी नियंत्रण प्रणाली (इटली):पांच अक्ष इंटरपोलेशन और ईथरनेट डायग्नोस्टिक्स के साथ 19 इंच रंगीन टचस्क्रीन।
◆ पेगासस/ज़ीउस सीएडी-सीएएम सॉफ्टवेयर (इटली): DXF फ़ाइलों का सीधा आयात। बस फ़ाइल को खींचें और छोड़ें, और सॉफ़्टवेयर स्वचालित रूप से केर्फ़ मुआवजे को परिवर्तित कर देगा और दोहरी हेड फ़ीड निष्पादित करेगा।
◆ यास्कावा सर्वो मोटर्स (जापान): X, Y, Z, C, और A अक्ष सभी एकीकृत ड्राइव स्थायी चुंबक सर्वो मोटर्स का उपयोग करते हैं।
◆ हाईविन लीनियर गाइड्स (ताइवान): क्रॉसबीम पर तेल में डूबे हेलिकल गियर रैक तंत्र। मशीन टूल सेंटर में उपयोग की जाने वाली समान संरचना।
◆ केएमटी बूस्टर पंप (यूएसए): सीमेंस पीएलसी नियंत्रण, अधिकतम दबाव 420 एमपीए, निरंतर दबाव 330 से 380 एमपीए।
◆ सीमेंस/श्नाइडर कम वोल्टेज घटक: संपर्ककर्ता, सर्किट ब्रेकर, रिले। यदि आप अन्य स्रोतों से सीमेंस उत्पादों का उपयोग करते हैं तो ये स्पेयर पार्ट्स आपके वर्कशॉप में मौजूदा हिस्सों के साथ विनिमेय हो सकते हैं।
तकनीकी डाटा
|
पैरामीटर
|
विनिर्देश
|
इकाई
|
|
| आरा ब्लेड का व्यास | φ350 – φ450 | मिमी | |
| कार्य मंच (एल × डब्ल्यू) | 4200 × 2200 | मिमी | |
| अधिकतम काटने की मोटाई | 100 | मिमी | |
| अधिकतम उठाने का स्ट्रोक | 320 | मिमी | |
| सॉ ब्लेड मोटर पावर | 26.4 | किलोवाट | |
| वाईफ़ाई बुद्धिमान नियंत्रण | 37 | किलोवाट | |
| अधिकतम कार्यशील जल दबाव | 420 | एमपीए | |
| लगातार काम का दबाव | 330 – 380 | एमपीए | |
| आवश्यक सेवन दबाव | 0.4 | एमपीए | |
| सिर घुमाते देखा | 0 – 360 | डिग्री | |
| सिर झुकाकर देखा | 0 – 90 | डिग्री | |
| वॉटरजेट हेड रोटेशन | 0 – 360 | डिग्री | |
| वॉटरजेट सिर झुकाव | 0 – 60 | डिग्री | |
| टेबल झुकाव सीमा | 0-85 डिग्री | डिग्री | |
| काटने की सटीकता | ±0.1 | मिमी | |
| कुल वजन | 10000 | के.जी | |
| मशीन आयाम (एल×डब्ल्यू×एच) | 6230×3800×3200 | मिमी |
आरी के फायदे, वॉटरजेट कटर के फायदे
खरीदार अक्सर पूछते हैं, "आप सारा काम सिर्फ एक ब्लेड से क्यों नहीं कर सकते?" सच कहूँ तो, एक पत्थर के पुल को काटने वाली मशीन जो दोनों उपकरणों के बीच अंतर कर सकती है, अकेले ब्लेड का उपयोग करने की तुलना में तेजी से कटेगी।
सॉ ब्लेड इसके लिए सबसे उपयुक्त:
ग्रेनाइट, क्वार्ट्ज और संगमरमर की सीधी रेखा में कटाई, जिसकी मोटाई 100 मिमी से अधिक न हो।
स्पीड/केर्फ़:
लंबी सीधी रेखाओं को काटते समय वॉटरजेट कटर की गति लगभग तीन गुना। केर्फ़ की चौड़ाई लगभग 3.5 मिमी है।
वॉटरजेट इसके लिए सबसे उपयुक्त:
मेटर जोड़, आंतरिक कोने, सिंक उद्घाटन, और सिरेमिक इनले।
स्पीड/चाकू कट:
प्रति मीटर धीमी गति, 1 मिमी से कम केर्फ, कोई गर्मी प्रभावित क्षेत्र नहीं, चीनी मिट्टी के बरतन की कोई छिलाई नहीं।
तीन कार्यशालाएँ, खरीदने के तीन अलग-अलग कारण
①दक्षिणी यूरोप - विशिष्ट रसोई और बाथरूम काउंटरटॉप कार्यशाला
केस स्टडी
14 कर्मचारियों वाली एक पत्थर कार्यशाला प्रति सप्ताह 40 काराकाल्टा संगमरमर काउंटरटॉप्स काटती है। उन्होंने अपने पुराने 2014 ब्रिज कटर और किराए की वॉटरजेट मशीन को HKNC 450J से बदल दिया। उन्होंने एल आकार के काउंटरटॉप्स के लिए काटने के चक्र को दो मशीनों के साथ 3 घंटे से घटाकर एक मशीन के साथ 38 मिनट कर दिया, जिससे प्रति उत्पाद प्रसंस्करण समय लगभग 79% कम हो गया। सभी आदेशों को ध्यान में रखते हुए, कार्यशाला प्रति माह लगभग 60 घंटे के उपकरण प्रसंस्करण समय की बचत करती है।
② मध्य पूर्व • बिल्डिंग स्टोन वर्कशॉप
ग्राहक को होटल के अग्रभाग के लिए 80 मिमी मोटे चूना पत्थर के आवरण वाले स्लैब काटने की आवश्यकता थी, जिसके लिए 45 डिग्री बेवल जोड़ की आवश्यकता थी।मूल प्रक्रिया:
लंबे किनारों को ब्रिज कटर से काटेंवॉटरजेट ने बेवल जोड़ को काट दियासेकेंडरी क्लैम्पिंग ने किनारों को आसानी से क्षतिग्रस्त कर दिया
हालाँकि, हमारे उपकरण का उपयोग करने और फोटो मिलान फ़ंक्शन को सक्षम करने के बाद, तीन स्लैबों को जोड़ने पर दिखाई देने वाली छिपी हुई अनाज रेखाओं की समस्या हल हो गई, जिससे हर तीन स्लैबों के बीच दिखाई देने वाली छिपी हुई रेखा से बचा जा सका। कार्यान्वयन के बाद पहली तिमाही में, वर्कशॉप की स्लैब स्क्रैप दर 6% से गिरकर 1.5% से नीचे आ गई।
③ उत्तरी अमेरिका - कस्टम स्मारक कार्यशाला
प्रति शिफ्ट एक ऑपरेटर, प्रति दिन दो शिफ्ट। ग्रेनाइट और क्वार्ट्ज स्मारकों के साथ-साथ उत्कीर्ण अक्षरों वाले चिन्हों का निर्माण करना। एक वॉटरजेट कटर सीधे डीएक्सएफ फ़ाइल से अक्षरों को काटता है, और एक आरी किनारों को काटती है। प्रत्येक ऑपरेटर प्रति पाली लगभग 25 स्मारकों को पूरा करता है-पिछले दो मशीन कॉन्फ़िगरेशन के आउटपुट से लगभग दोगुना। आरटीसीपी ब्लेड ट्रैकिंग तकनीक अलग-अलग मोटाई के पत्थर के स्लैब पर लगातार अक्षरांकन सुनिश्चित करती है।
ग्राहक की कार्यशाला पहले प्रति शिफ्ट एक ऑपरेटर के साथ दो शिफ्ट प्रणाली पर संचालित होती थी, जो मुख्य रूप से ग्रेनाइट और क्वार्ट्ज स्मारकों और उत्कीर्ण संकेतों का उत्पादन करती थी।
पहले, लेटरिंग के लिए वॉटरजेट कटर और एज ट्रिमिंग के लिए ब्रिज कटर अलग-अलग संचालित होते थे। एचकेएनसी 450जे पर स्विच करने के बाद, वॉटरजेट कटर डीएक्सएफ फ़ाइल से सीधे अक्षरों को काट देता है, और आरी किनारों को काट देती है, जिससे प्रति शिफ्ट लगभग 25 स्मारकों की अनुमति मिलती है, जिससे उत्पादन क्षमता दोगुनी हो जाती है। उपकरण की ब्लेड ट्रैकिंग तकनीक अलग-अलग मोटाई के पत्थर पर लगातार अक्षरांकन की रूपरेखा सुनिश्चित करती है।
मूल उपकरण निर्माता की ताकत इतनी महत्वपूर्ण क्यों है?
50000 वर्ग मीटर
50000 वर्ग मीटर से अधिक के मानकीकृत उत्पादन आधार के साथ, पुल काटने वाली मशीनों के लिए एक समर्पित असेंबली लाइन से सुसज्जित, हम पुल काटने और पत्थर काटने वाले उपकरणों की असेंबली और कमीशनिंग में विशेषज्ञ हैं।
100 देश
हमारे उपकरण दुनिया भर में 100 से अधिक देशों में निर्यात किए जाते हैं, और हम आवश्यकतानुसार संयुक्त अरब अमीरात, सऊदी अरब, अमेरिका, ब्राजील, पोलैंड, ऑस्ट्रेलिया और अन्य देशों में अंतिम ग्राहकों के लिए संदर्भ मामले प्रदान कर सकते हैं।
81 पेटेंट
हमारी मुख्य प्रौद्योगिकियां स्वतंत्र रूप से नियंत्रणीय हैं: हमारे पास 81 पेटेंट हैं, और हमारी मशीनें सीई मशीनरी डायरेक्टिव 2006/42/ईसी प्रमाणन, साथ ही आईएसओ 9001:2015, आईएसओ 14001:2015, और आईएसओ 45001:2018 पूर्ण सिस्टम प्रमाणन पारित कर चुकी हैं।
12 महीने
हमारी मशीनें 12 महीने की आधिकारिक वारंटी के साथ आती हैं और व्हाट्सएप, ईमेल और टीमव्यूअर के माध्यम से रिमोट कनेक्शन का समर्थन करती हैं। हम आजीवन तकनीकी सहायता और स्पष्टीकरण प्रदान करते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या एक ऑपरेटर आरा ब्लेड और वॉटरजेट कटिंग हेड दोनों को एक साथ नियंत्रित कर सकता है?
उत्तर: हाँ. ईएसए प्रणाली एक एकल लेआउट फ़ाइल का उपयोग करती है, जो एक बटन से प्रारंभ करने की अनुमति देती है। मशीन समोच्च के आधार पर कटिंग हेड्स को स्वचालित रूप से स्विच कर देगी।
प्रश्न: बड़े ग्रेनाइट ऑर्डर के लिए, क्या केवल आरी हेड का उपयोग किया जा सकता है?
उत्तर: हाँ. दो प्रोसेसिंग मोड को सीधे स्क्रीन पर स्विच किया जा सकता है।
प्रश्न: क्या मैं अपनी मौजूदा CAD/DXF फ़ाइलें सीधे आयात कर सकता हूँ?
ए: पूरी तरह से संगत; आपके वर्कशॉप में वर्तमान में उपयोग किए जाने वाले डिज़ाइन सॉफ़्टवेयर को बदलने की कोई आवश्यकता नहीं है।
प्रश्न: क्या प्रत्येक मशीन फ़ैक्टरी निरीक्षण रिपोर्ट के साथ आती है?
उत्तर: हाँ.
प्रश्न: क्या मैं वर्षों बाद भी उपकरण के लिए स्पेयर पार्ट्स खरीद पाऊंगा?
ए: हिस्से अंतरराष्ट्रीय मानक घटक हैं (HIWIN गाइड रेल, यास्कावा सर्वो, सीमेंस कॉन्टैक्टर, आदि)।
आपका पहला कदम
कृपया निम्नलिखित तीन जानकारी प्रदान करें ताकि हम डेटा के आधार पर अपने समाधान का मूल्यांकन कर सकें
✓ आपकी वर्तमान अधिकतम शीट मोटाई और नियोजित अधिकतम शीट मोटाई (मिलीमीटर में)।
✓ प्रसंस्करण समय की गणना के लिए वर्कपीस की डीएक्सएफ नमूना फ़ाइल (उदाहरण के लिए, एल आकार का काउंटरटॉप, सिंक ओपनिंग, 45 डिग्री मैटर जोड़, आदि)।
✓ कार्यशाला की छत की ऊंचाई, बिजली आपूर्ति वोल्टेज (380V/400V/415V/480V), और इनलेट जल गुणवत्ता परीक्षण रिपोर्ट।
यह जानकारी प्राप्त करने के बाद, हम आकलन करेंगे कि HKNC 450J आपके कामकाजी माहौल के लिए उपयुक्त है या नहीं। यदि यह मॉडल असंगत है, तो हम हुआलोंग से अन्य उपयुक्त पत्थर काटने वाले उपकरण की सिफारिश करेंगे।
